Saya akan mengkonfigurasi Voice Over Internet Protocol di Cisco. Tanpa basa basi kita langsung saja.
Baca Juga :
Konfigurasi IPv6 di Cisco Packet Tracer Topologinya akan seperti ini
1. Hidupkan Ip phone dengan cara memasukkan kabel ke port ip phone.
2. Konfigurasi switch dan ubah ether 1 sampai 24 menjadi vlan 1 dengan cara
Switch>en
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#int ra fa0/1-24
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport voice vlan 1
Switch(config-if-range)#ex

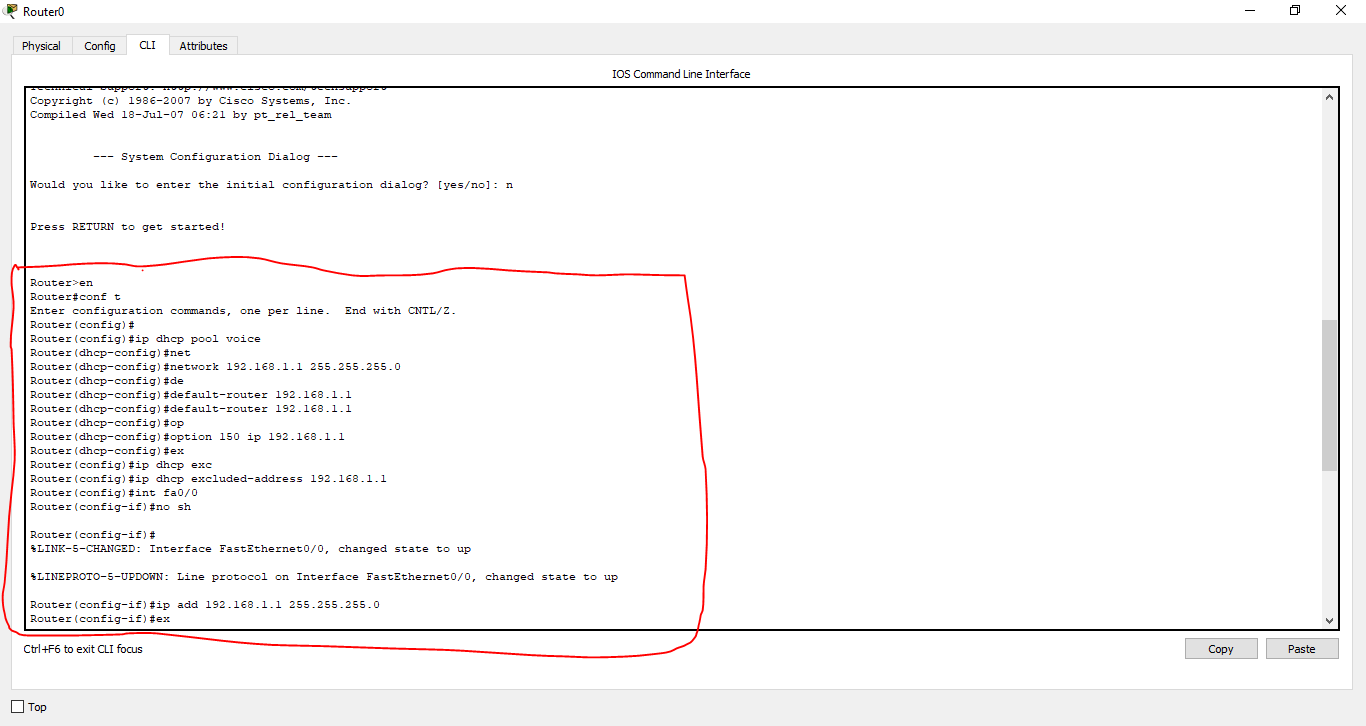

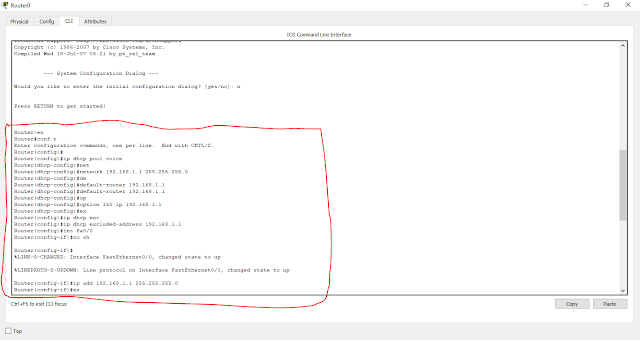

3. Konfigurasi DHCP Pool untuk ip phone di router dan ip router dengan cara
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#ip dhcp pool voice
Router(dhcp-config)#network 192.168.1.0 255.255.255.0
Router(dhcp-config)#default-router 192.168.1.1
Router(dhcp-config)#option 150 ip 192.168.1.1
Router(dhcp-config)#ex
Router(config)#ip dhcp excluded-address 192.168.1.1
Router(config)#int fa0/0
Router(config-if)#no sh
Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#ip add 192.168.1.1 255.255.255.0
Router(config-if)#ex
4. Konfigurasi telephon service dan nomer pada ip phone dengan cara
Router(config)#telephony-service
Router(config-telephony)#max-ephones 3
Router(config-telephony)#max-dn 3
Router(config-telephony)#ip source-address 192.168.1.1 port 2000
Router(config-telephony)#auto assign 4 to 6
Router(config-telephony)#auto assign 1 to 5
Router(config-telephony)#ex
Router(config)#ephone-dn 1
Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 1.1, changed state to up
Router(config-ephone-dn)#number 101
Router(config-ephone-dn)#
%IPPHONE-6-REGISTER: ephone-3 IP:192.168.1.2 Socket:2 DeviceType:Phone has registered.
Router(config-ephone-dn)#ex
Router(config)#ephone-dn 2
Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 2.1, changed state to up
Router(config-ephone-dn)#number 102
Router(config-ephone-dn)#
%IPPHONE-6-REGISTER: ephone-1 IP:192.168.1.4 Socket:2 DeviceType:Phone has registered.
Router(config-ephone-dn)#ex
Router(config)#ephone-dn 3
Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 3.1, changed state to up
Router(config-ephone-dn)#number 103
Router(config-ephone-dn)#
%IPPHONE-6-REGISTER: ephone-2 IP:192.168.1.3 Socket:2 DeviceType:Phone has registered.
Router(config-ephone-dn)#
5. Cek hasilnya dengan cara buka ip phone 2 dan klik pada gagang telpon agar telponnya diangkat dari telpon, kemudian masukkan nomer dari ip phone 1 yaitu 102. Lalu buka ip phone 1, bila LED merah berkedip angkat telpon lalu kedua telpon akan terkonekkan.
6. Dan topologi akhir akan seperti ini
